Fusion 360 – tipy na možnost výběru
Na nedávném školení aplikace Fusion 360 překvapilo valnou většinu posluchačů, že výběr oblastí v ve zmíněné aplikaci lze ještě dál řídit, že nemusí vyloženě odpovídat klasickým zobrazovacím standardům aplikací Autodesk. Proto bych se dnes rád o tento tip s vámi podělil.
Výběrové oblasti jsou výběrovou metodou, pomocí které můžete vybrat více objektů najednou. Standardní postup výběru v aplikaci Fusion 360 se provádí přetažením objektů (stisknout a podržet levé tlačítko myši -> posun s myší -> uvolnění tlačítka myši). V aplikaci Fusion 360 máme tři možnosti: výběr oknem, volný výběr a výběr malováním. Tyto možnosti najdete pod tlačítkem SELECT v horní nabídce tlačítek.

Výběr oknem [Window selection]

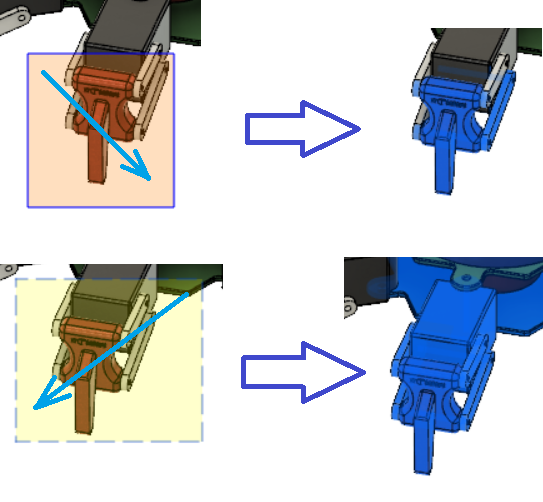

Jednoduše přetažením „nakreslete“ obdélník. Výběr poskytuje dvě interakce. Výběr oknem umožňuje přetažením zleva doprava vybrat objekty, které jsou zcela uvnitř výběrové oblasti. Nebo můžete přetáhnout objekty zprava doleva, tím vyberete veškeré objekty uvnitř výběrové oblasti, ale i objekty, které hranice výběru kříží. Viz následující obrázek. Vybrané objekty jsou zobrazeny jako modré. Všimněte si, že výběrová okna mají také různou barvu.

Volný výběr [Freeform selection]

Pokud máte výběrovou oblast nastavenou na volbu “Volný výběr”, můžete nakreslit volný tvar, abyste zjistili požadovaný výběr místo obdélníku.

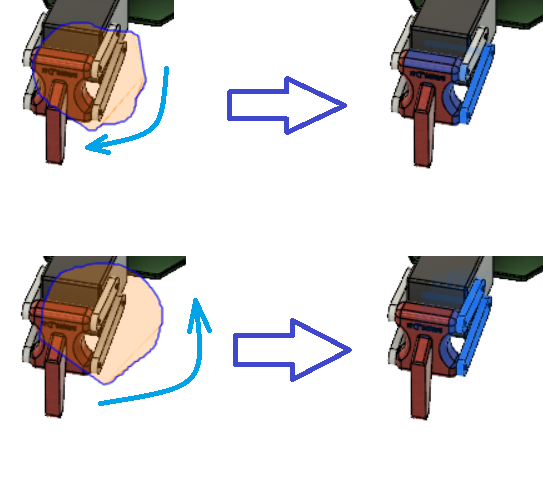

Volný výběr má také možnosti výběru zleva doprava nebo naopak. Kreslení tvaru ve směru hodinových ručiček je principiálně shodný s výběrem plným oknem, kreslení proti směru hodinových ručiček pak s oknem křížení.

Výběr malováním [Paint selection]

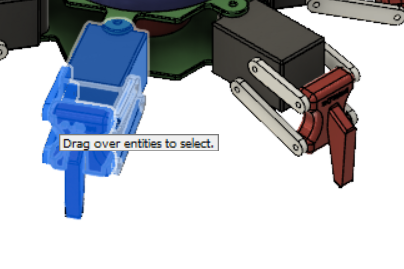

Tato možnost výběrové oblasti umožňuje vybrat objekty pouze přetažením kurzoru nad objektem, který chcete vybrat. Výběr malováním je svou povahou vždy typem výběru “křížení” – vybírá se jakákoli trajektorie k výběrovému kurzoru. Z toho plyne, že tato volba neumožňuje typově výběru zahrnutím (oknem).

Závěrem

Pokud máte jiný, efektivnější tip pro výběr objektů , napište nám. Pokud chcete získat více tipů na práci s aplikací Fusion 360, sledujte náš web nebo využijte některý z našich Fusion 360 kurzů.





Michal Spielmann

Autodesk Certified Instructor
Autodesk AutoCAD Professional
Autodesk Inventor Professional
