Jestli čekáte novinku v AutoCADu, tak si budete muset počkat na uvolnění nové verze 2020, která se na nás již nezadržitelně řítí, tak se těšte 😉
Dnes přináším tip, který nedávno zveřejnila Lynn Allen v magazínu Cadalyst. Já ale na rozdíl od Lynn půjdu dál a nechám vás nahlédnout tzv. do kuchyně.
Power Trim by Lynn

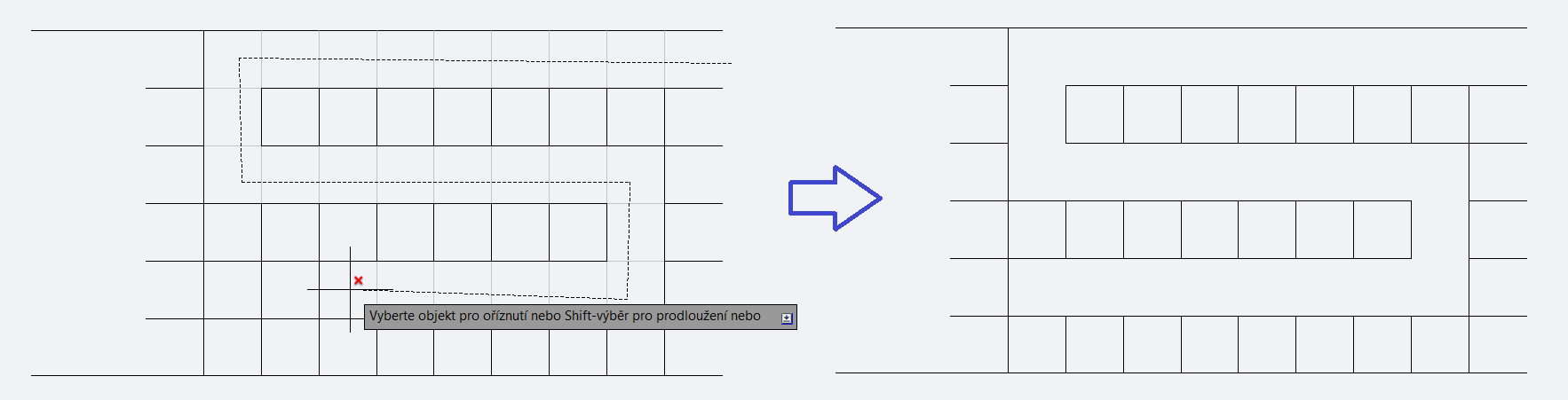

Zkráceně: Lynn se svém tipu představuje svůj příkaz Super Ořež ( Power Trim) pro oříznutí objektů vůči vybraným hranicím. Lynn v podstatě spustí příkaz (umístila si ho na panel pro Rychlý přístup) a AutoCAD ji vyzve, ať rovnou vybírá objekty pro oříznutí pomocí výběrové úsečky.
.
Super Ořež (Power Trim)
Jak jsem slíbil, nechám vás nahlédnout do „kuchyně“. Lynn používá standardní příkaz Ořež (Trim), jen si ho trošku vytunila. Standardní příkaz probíhá následovně:
Příkaz: OR
OŘEŽ
Aktuální nastavení: Projekce=USS Hrana=Prodluž
Vyberte ořezávací hrany…
Vyberte objekty nebo <vybrat všechny>: (Enter)
Vyberte objekt pro oříznutí nebo Shift-výběr pro prodloužení nebo [Napříč/Křížení/Promítání/Hrana/Vymazat/Zpět]: n (Enter)
Zadejte první bod napříč nebo proveďte výběr/přetažení kurzorem: (klik)
Zadejte další bod napříč nebo [Zpět]: (klik)
Zadejte další bod napříč nebo [Zpět] (klik):..
… Zadejte další bod napříč nebo [Zpět]: (Enter)
Vyberte objekt pro oříznutí nebo Shift-výběr pro prodloužení nebo [Napříč/Křížení/Promítání/Hrana/Vymazat/Zpět]: (Enter)
Příkaz:
Ze zápisu výzev je patrné, že po spuštění příkazu Ořež aplikuje Enter pro potvrzení nabídky <Vybrat všechny> pro výběr všech objektů ve výkrese jako hranic pro oříznutí. Na výzvu Vyberte objekt pro oříznutí… použije N pro možnost Napříč a na závěr už jen vybírá objekty pro oříznutí výběrovou úsečkou.
Super Ořež by Myshak

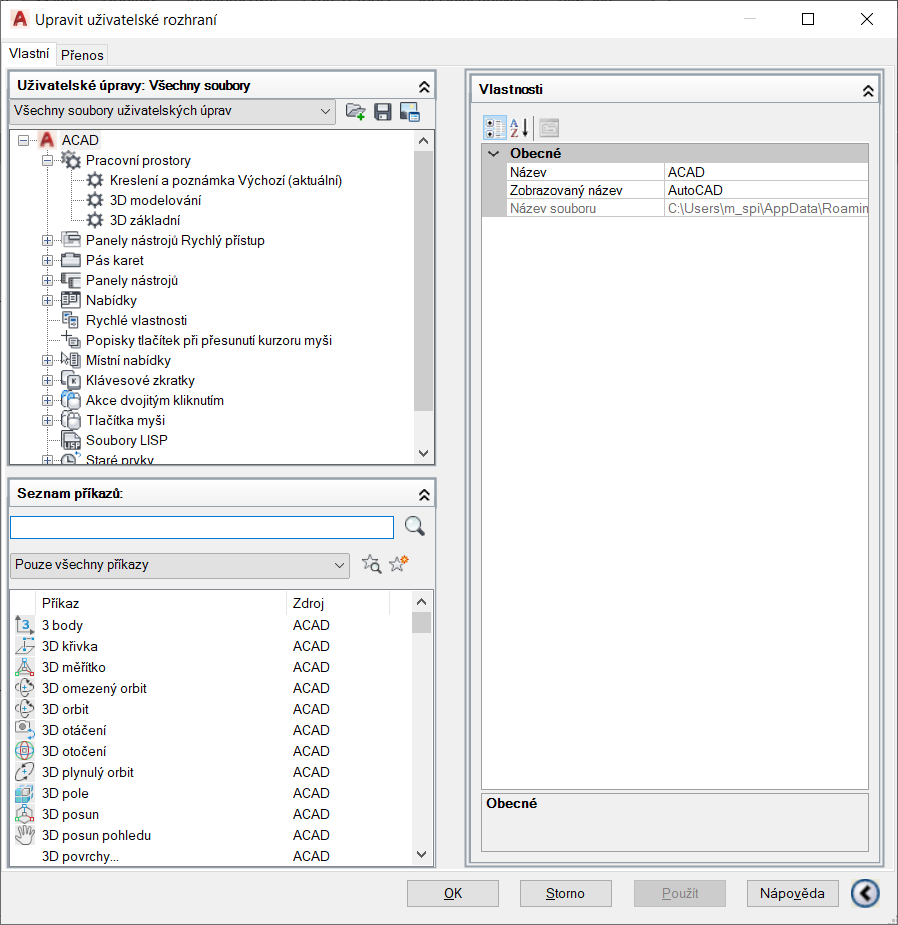

Pojďme se podívat, jak takový příkaz vytvořit. Spusťte příkaz CUI (karta Správa -> Přizpůsobit -> Uživatelské rozhraní). Po spuštění příkazu se zobrazí dialog Upravit uživatelské rozhraní.
Vyberte tlačítko Nový příkaz v levé dolní části Seznam příkazů.

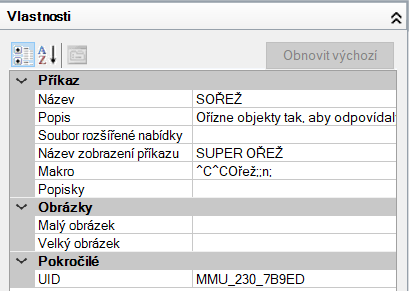

Následně doplňte v pravé části dialogu Vlastnosti následující položky:
- Název: SOŘEŽ
- Popis: Ořízne objekty tak, aby odpovídaly hranám jiných objektů pomocí výběrové úsečky.
- Název zobrazení příkazu: SUPER OŘEŽ
- Makro: ^C^COřež;;n;
Co makro provede za uživatele naleznete v další části článku.
Elegantní způsob

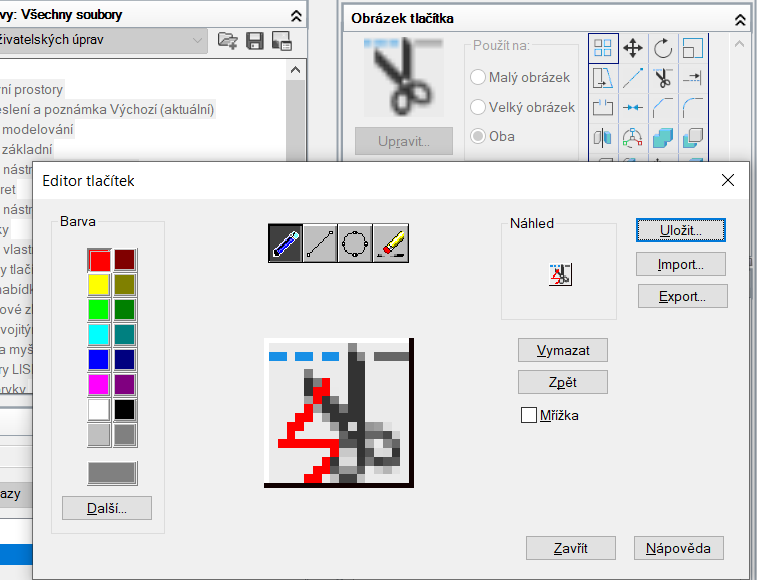

Najděte v pravé horní části Obrázek tlačítka obrázek pro příkaz. Můžete zvolit jakékoli tlačítko nebo přímo tlačítko pro příkaz Ořež. Použijte tlačítko Upravit pro úpravu ikony.
Pomocí nástrojů v horní části ikonu upravte. Ikonu si můžete Uložit a dialog Zavřít.
Pak už jen zbývá tlačítko někam umístit. Abyste si nerozhodili hned na poprvé svoje pracovní prostředí, doporučuji ho umístit na paletu nástrojů. V takovém případě ukončete dialog Upravit uživatelské prostředí tlačítkem OK.

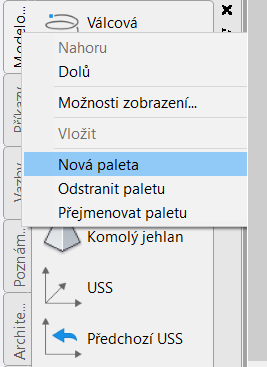

Pomocí kombinace kláves Ctrl+3 (Ctrl+š) – tedy na alfanumerické klávesnici aktivujte paletu nástrojů. Tu si můžete přes její vlastnosti ukotvit na stranu. Na jakékoli paletě, například hned té první Model vyvolejte nabídku pravého tlačítka myši a zvolte položku Nová paleta. AutoCAD ji přidá do palety nástrojů a vy ji hned můžete pojmenovat.
.
Spusťte znovu příkaz CUI (karta Správa -> Přizpůsobit -> Uživatelské rozhraní). V levé dolní části Seznam příkazů zadejte do vyhledávacího pole SOŘEŽ.

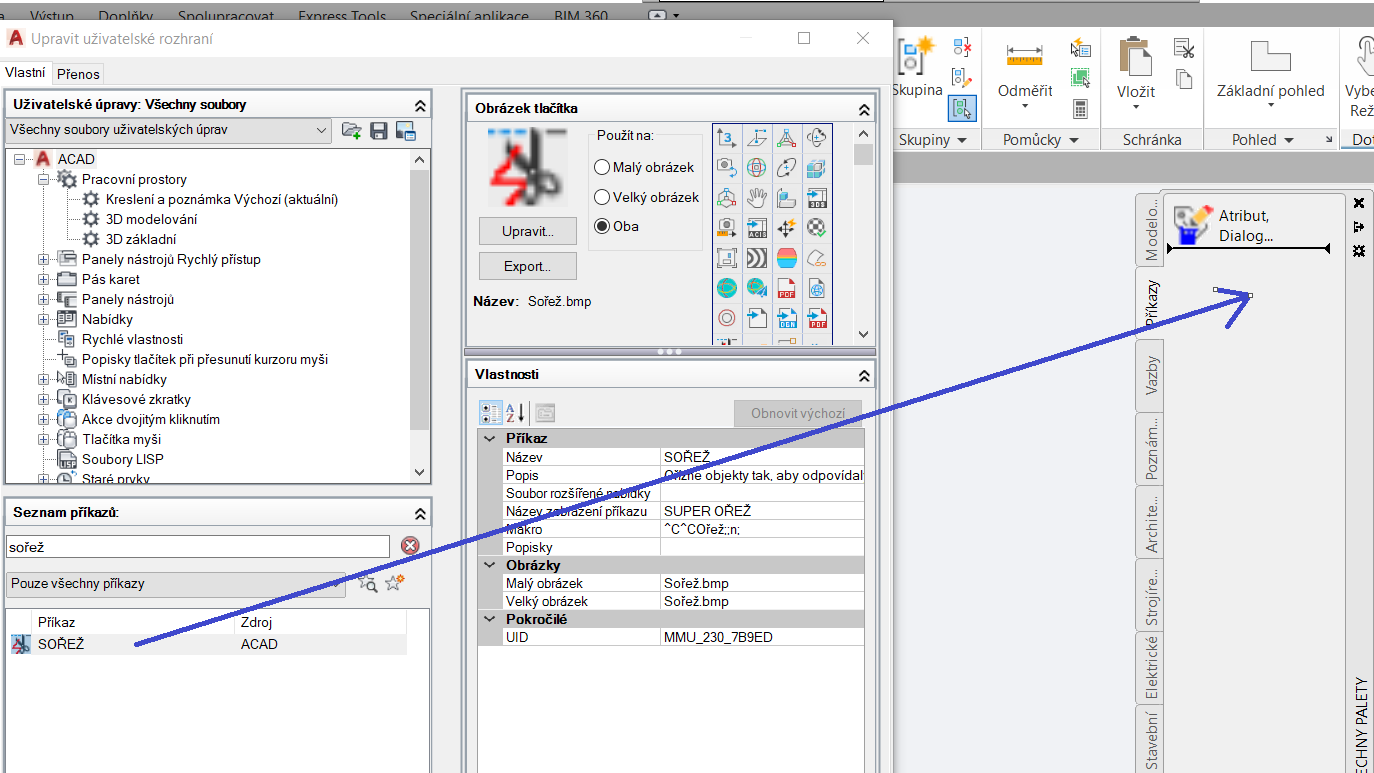

Nalezený příkaz metodou táhni a pusť přetáhněte na vytvořenou paletu nástrojů. Dialog pro úpravu ukončete pomocí tlačítka OK. Začněte používat svůj nový příkaz SUPER OŘEŽ 😉.
Závěrem
Pokud máte jiný, rychlejší tip pro vyřešení uvedeného scénáře, napište nám. Pokud chcete získat více tipů na práci s aplikací AutoCAD, sledujte náš web nebo využijte některý z našich AutoCAD kurzů.
Michal Spielmann
Autodesk Certified Instructor
Autodesk AutoCAD Professional
Autodesk Inventor Professional
